Descripción

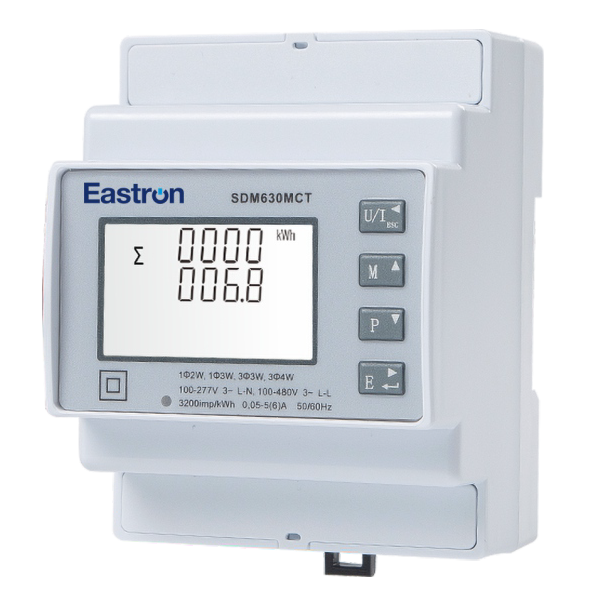

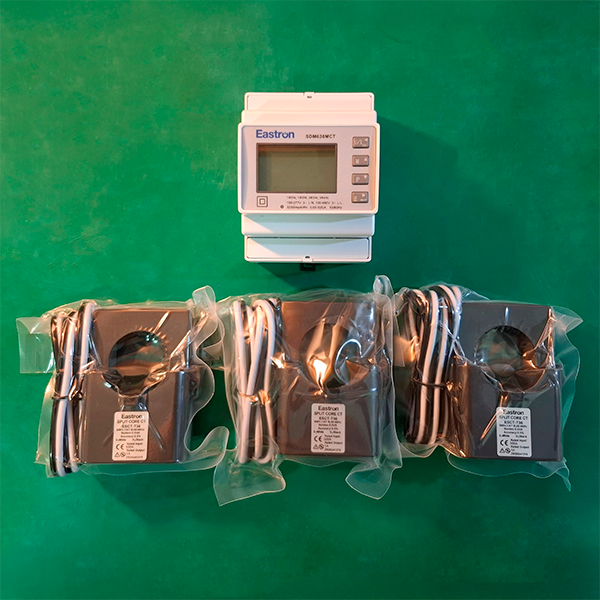

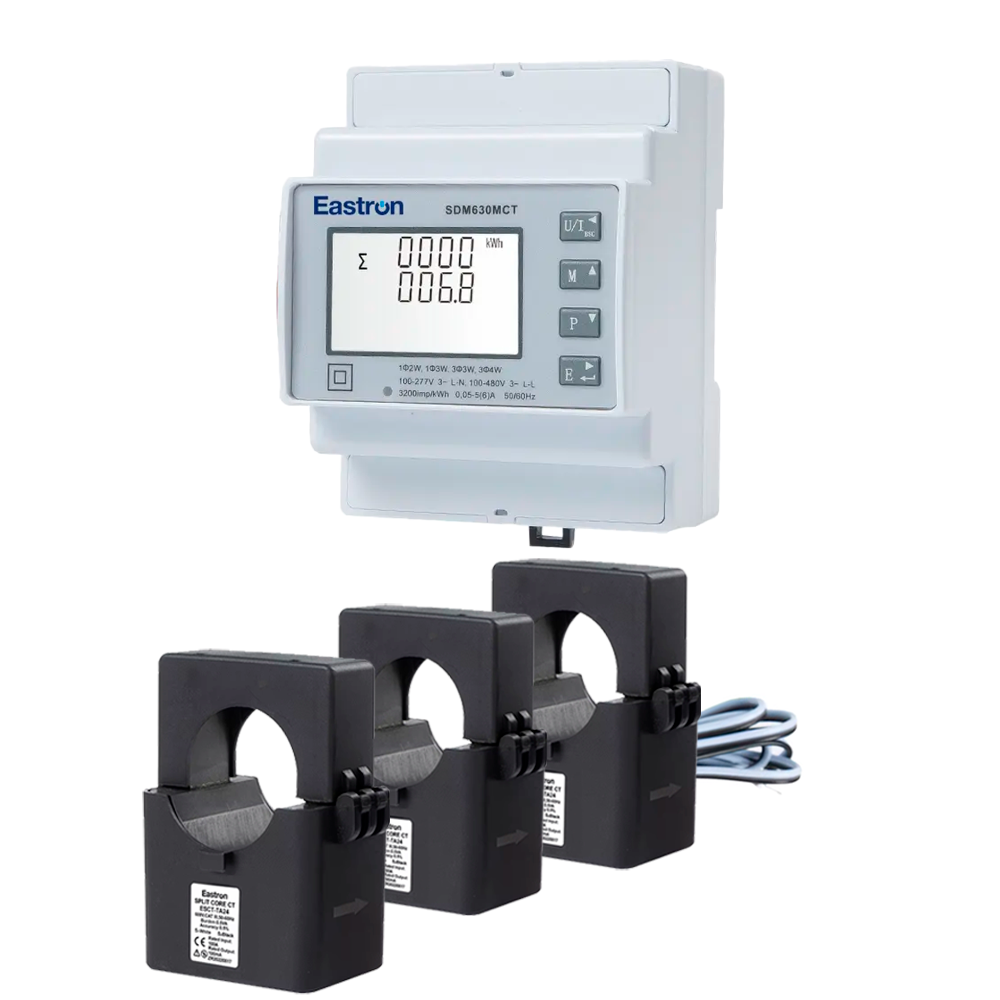

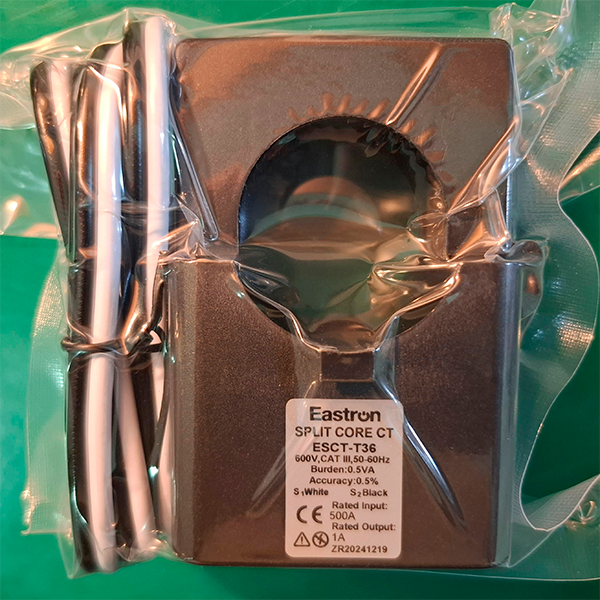

SDM630MCT ETL + ESCT T36 500A/1A
Medidor de exportación solar fotovoltaico/inyección cero multifunción trifásico para CT riel DIN con transformadores de corriente de 250A / 1A
- Operado por CT y PT
- Trabaja con 3P4W/3P3W/1P2W
- Ancho de 4 Módulos de 72mm
- Multimedición: kWh,kVarh,W,Var,VA,PF,Hz,dmd,V,etc.
- Medición bidireccional para solar fotovoltaica
- 2 salidas de pulso
- RS485 Modbus
Características
- El SDM630MCT V2 es un medidor fotovoltaico solar multifunción trifásico de riel DIN tipo CT para medición fotovoltaica.
- Adecuado para monitorear el consumo de energía y muchos otros parámetros eléctricos.
- Su función de medición bidireccional lo convierte en una buena opción para la aplicaciones fotovoltaicas y los sistemas de inyección cero.
- La unidad requiere fuente de alimentación auxiliar (CA o CC) y puede funcionar con transformadores de intensidad de 1A o 5A.
- La interfaz incorporada proporciona salidas de pulso y Modbus RTU RS485.
- Cumple con los requisitos de la Directiva de la UE 2014/32/UE.
| Caracteristicas electricas | ||
| Tipo de medición | RMS incluyendo armónicos en sistema de CA trifásico (3P, 3P+N) | |
| Precisión de la medición | Potencia | 0,5% del rango máximo |
| Energía activa | IEC 62053-22 Clase 0.5S, IEC 62053-21 Clase 1.0 EN50470-1/3 Clase B y C | |
| Energía reactiva | IEC62053-23 Clase 2 | |
| Frecuencia | 0,2% de frecuencia media | |
| Corriente | 0,5% del rango máximo | |
| Tensión | 0,5% del rango máximo | |
| Factor de potencia | 1% de la unidad (0,01) | |
| Entrada y salida | |||
| Entrada | Corriente
| TC secundario | 1A/5A |
| TC primario | 1-9999A | ||
| Corriente mínima | 0,25 A | ||
| Corriente de arranque | 20 mA | ||
| Tensión | Tensión nominal (Un) | 230 V de corriente alterna / 120 V de corriente alterna | |
| Tensión peracional | 80%~120% de Un | ||
| Salida | SDM630MCT/MT | 2 salidas de pulsos + Modbus RS485 | |
| SDM630MCT-2T/ SDM630MCT-Mbus-2T | 2 salidas de pulso + Modbus RS485 + 2T (fuente de alimentación dual) | ||
| SDM630MCT-Mbus | 2 salidas de pulsos + M-bus EN13757 | ||
| SDM630MCT-LoRa | 2 salidas de pulso + LoraWAN | ||
| Comunicaciones Modbus RS485 | |
| Dirección de comunicación | 1 ~ 247 |
| Distancia de transmisión | 1000m máximo |
| Velocidad de transmisión | 1200 bps ~ 38400 bps |
| Paridad | Ninguno (predeterminado), Impar, Par |
| Bits de parada | 1 o 2 |
| Tiempo de respuesta | <100 ms |
| Comunicaciones M-Bus EN13757-3 | |
| Dirección de comunicación | 1 ~ 250 |
| Distancia de transmisión | 1000m máximo |
| Tasa de Baud | 300 bps ~ 9600 bps |
| Paridad | Ninguno (predeterminado), Impar, Par |
| Bits de parada | 1 o 2 |
| Comunicaciones LoRaWAN | |
| Frecuencia de comunicación | Estándares: AU915, US915, etc. |
Cableado y dimensiones [mm]:
Diagrama de cableado
Dimensiones
